實驗室氣路系統的設計要點有哪些？
發布時間：2021-06-08 14:23

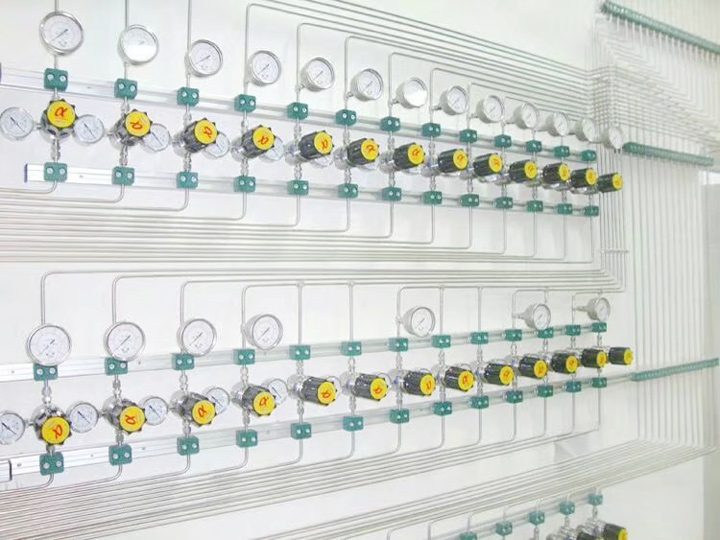

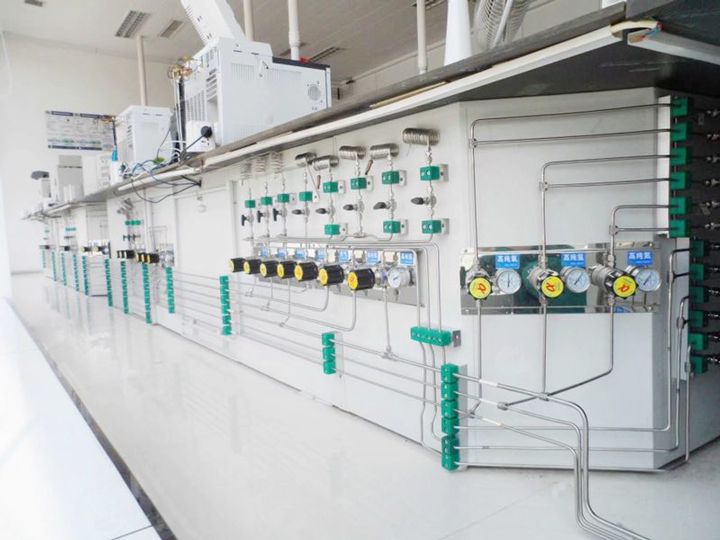

實驗室氣路系統主要由氣源切換系統、管道系統、調壓系統、用氣點、監控及報警系統組成。對于一些易燃易爆氣體，如氫氣、乙炔等，可能在設計和施工過程中稍有差異，必須加入氣體回火防止器等安全控制裝置。那么實驗室氣路系統的設計要點有哪些呢？
1、管道設計根據儀器端的壓力值，用量來確定管徑的大小。
2、所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管組成。
3、所有的管路、閥門、壓力表都由高質量的全不銹鋼構成，并且都是標準配件。
4、儀器的氣體管路靠在儀器臺后面。
5、易燃氣體，如乙炔與氫氣，需要和其他氣體分開，單獨引人。
6、所有氣體管路的連接為無擴口機械夾頭。
7、引到儀器臺的氣體管路將安裝單獨的球閥來控制。
8、所有氣體出口為不銹鋼球閥，并配備1/8英寸(3·2 mm)轉接頭。
9、氣體管路所有的支架都要鍍鋅防腐。
10、每隔1.5m左右，氣體管路就需要有支架。另外根據氣體管路彎曲的直徑，設置合適的支架位置。
11、實驗氣路承包商要保證氣體管路系統的清潔，所有氣體管路的檢驗應根據標準程序進行。氣體管路要做壓力檢驗，防止管路泄漏。
以上就是實驗室氣路系統的設計要點。更多實驗室相關產品信息，敬請關注河南中潤實驗工程公司官網，產品咨詢及實驗室EPC設計建設請聯系網站客服。
